组装计算机可以将其分为计算机主机的组装和外部设备的组装。其中计算机主机组装主要包括机箱、电源、主板、CPU、内存条、光驱、硬盘、软驱等配件。

1．安装机箱、电源

计算机主机的组装，首先就应该是安装机箱和电源，其具体操作步骤如下：

（1）打开机箱的外包装，会看见随着机箱有很多附件，例如螺丝、挡片等；

（2）取出电源，把电源安放在电源固定架上。

2．安装CPU、风扇

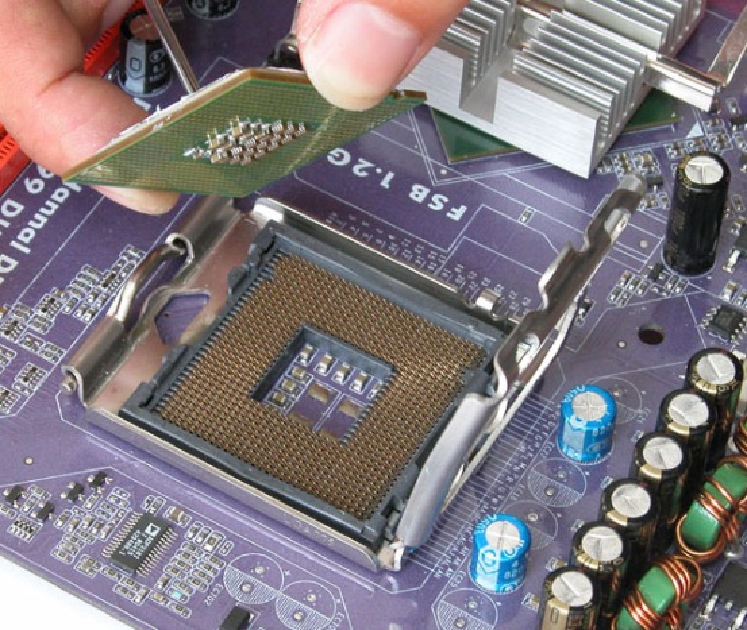

（1）将主板上的CPU插槽旁边的把手轻轻向外拨，再向上拉起把手到垂直位置，然后对准插入CPU针脚。注意要很小心地对准后再插入，不然损坏了CPU，之后再把把手压回，把把手固定到原来的位置。

（2）在CPU上涂上散热硅胶，这是为了与风扇上的散热片更好地贴在一起。如图1-8所示。

（3）把风扇上的挂钩挂在主板CPU插座两端的固定位置上，再将风扇的三孔电源插头插在主板的风扇电源插座上（一般都是在CPU附近）。如图1-9所示。

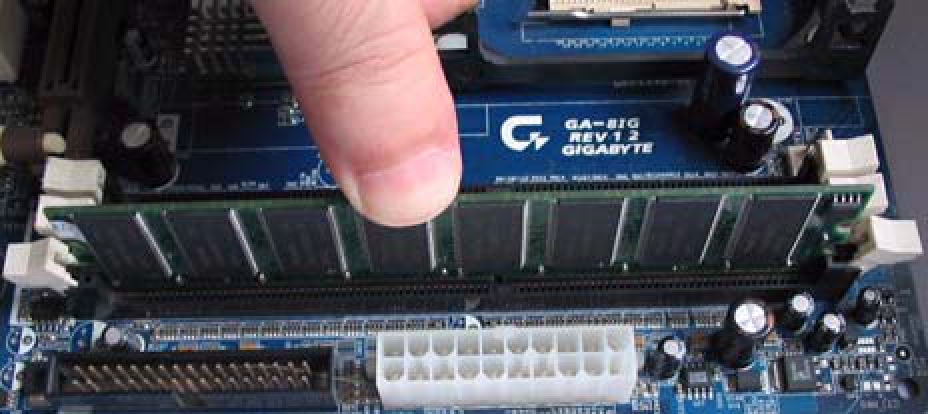

将内存条的底部金手指上的凹部对准插槽的凸部，对准方向后将内存条垂直向下压入插槽中，听到内存插槽两侧的弹性塑料卡发出“咔”的声响后内存即安装到位。此时，内存条插槽两侧的弹性卡已向上直立，并卡住内存条两侧的缺口，从而固定了内存条的位置，如图1-10和图1-11所示。

主板是计算机中最重要的配件之一。由于主板上有许多集成块、扩展槽和各种电器元件，所以安装主板时应特别小心，以免碰坏元器件而使计算机无法工作，安装主板的具体步骤如下：先把定位螺丝依照主板的螺丝孔固定在机箱，之后再把主板的输入/输出端口对准机箱的后部，主板上面的定位孔要对准机箱上的主板定位螺丝孔，最后用螺丝把主板固定在机箱上。注意上螺丝的时候拧到合适的程度就可以了，以防止主板变形。

5．安装主板电源

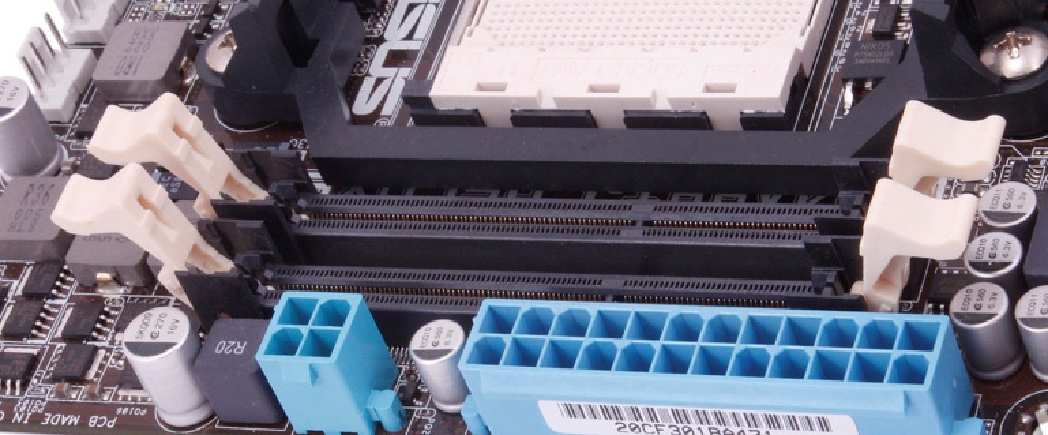

连接主板电源：ATX电源与主板相连的接口是一个10×2的20针白色排孔，将插头上的挂钩一侧对准主板插座上的凸出部位，压入即可完成连接。

面板线的具体连接方式因为主板型号的不同而有所不同，按参考说明书接好电源开关（POWER SW）、硬盘指示灯（HDD LED）、电源指示灯（POWER LED）、复位键（RESET SW）、喇叭线（SPEAKER）等插头。

6．安装硬盘和光驱

（1）安装硬盘。将硬盘插到固定架中，注意方向，保证硬盘正面朝上，接口部分背对面板；然后再固定螺丝，要用粗螺纹的螺丝。

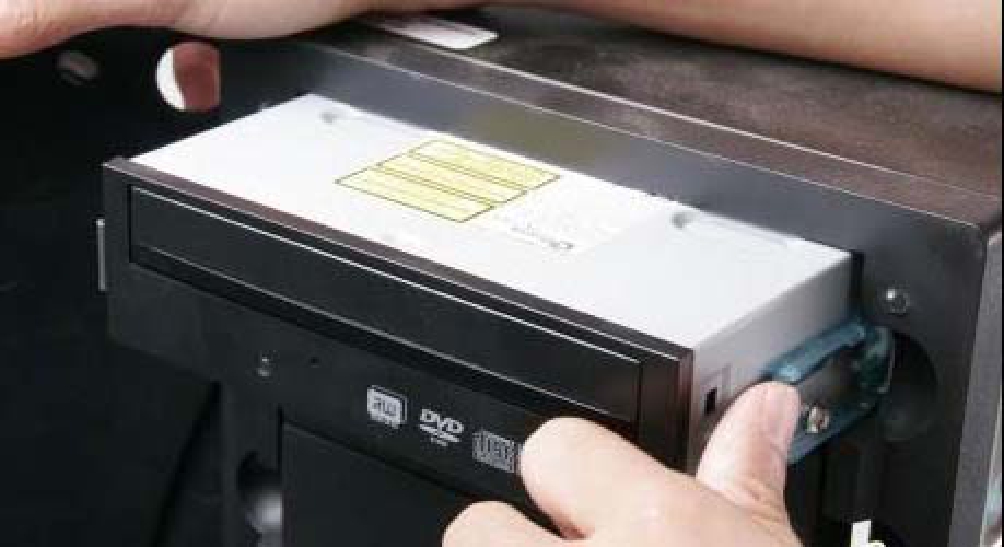

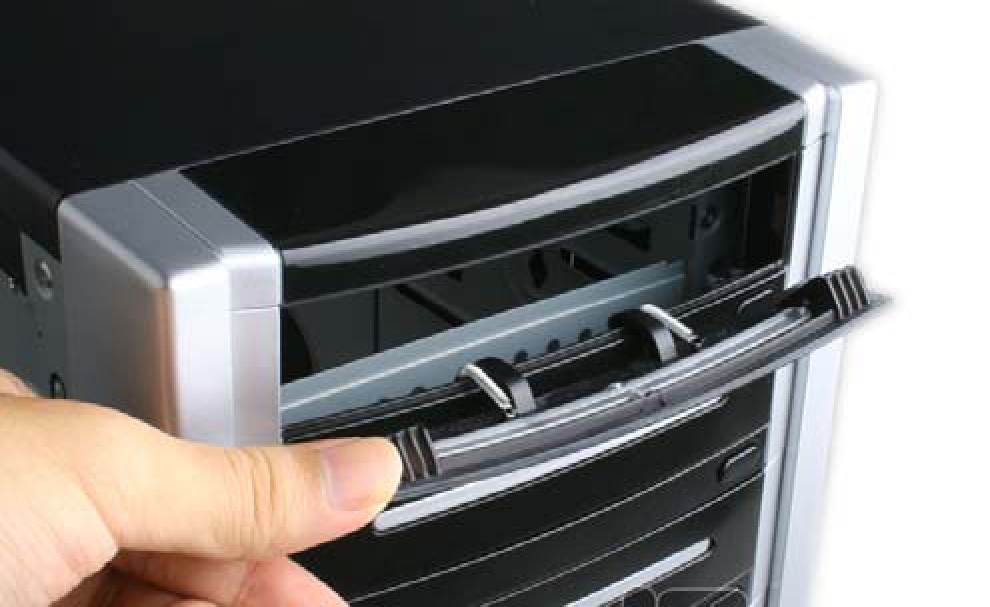

（2）安装光驱。安装的方法和硬盘相似。

7．安装显卡、声卡和网卡

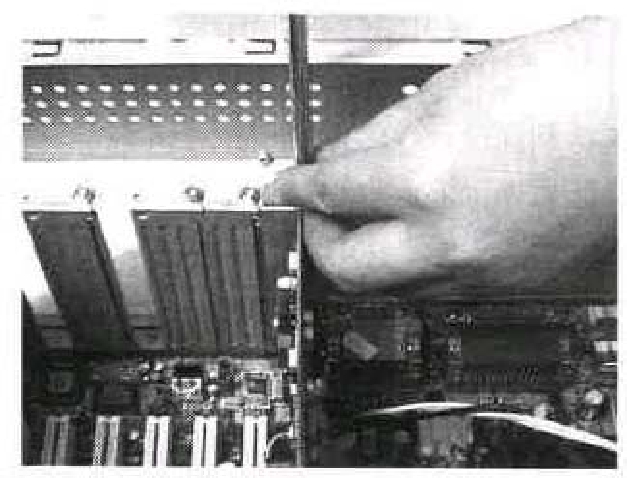

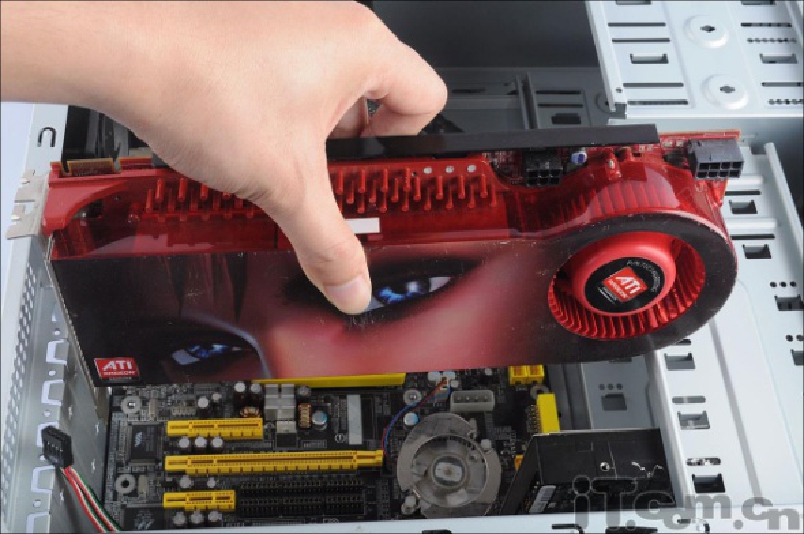

将显卡对准主板上的PCI插槽插下，用螺丝把显卡固定在机箱上。如图1-12和图1-13所示。声卡和网卡的安装方法和显卡类似，不再赘述。

ATX电源比较方便，它的开关不是由电源直接引出的接线，而是在主板上，由主板控制。ATX电源有3种输出接头，其中比较大的是主板电源插头，并且是单独的一个，其中一侧的插头有卡子，安装时不会弄反。连接时只要将插头对准主板上的插座插到底就可以了。

新型的ATX主板上有一个软驱接口、两个IDE口。IDE口是用来连接IDE设备的，一般是硬盘和光驱。主板上的两个IDE口，一个是主接口，一个是副接口。每个IDE口可以连接两个IDE设备，所以一台计算机最多可连接4个IDE设备。连接的时候要注意，不仅两个IDE接口之间有主次关系，接在同一个IDE接口上的两个IDE设备之间也有主次关系。主硬盘，也就是启动硬盘，必须作为主设备接到主IDE接口上。比较新的主板没有这样严格的要求。在主板上，主IDE口一般用“Primary IDE”或“IDE 1”来表示，另一个用“Secondary IDE”或“IDE 2”表示。在主板的各个接口附近都标明了第一根针的位置，在接线之前先要弄清楚。组装中用到的连接线有软驱线、硬盘线、鼠标连接口和打印机连接口。硬盘数据线是4 0芯的，有3个接头，它们不分顺序，其中两个接头连接硬盘和光驱，第三个接头接到主板的主IDE接口上，不要接到副IDE口上。数据线上都有一根色线，一般为红线。接线原则是色线对应接口上的第一根针，主板上的接口和设备接口都是这样。先接好主板接头，再接光驱接头，再接硬盘接头。现在的主板上都给这些接口加了一个带有缺口的插座，正好和数据线接头上的形状相同，方向就不会搞错了。如图1-14和图1-15所示。

10．安装指示灯

机箱面板上的许多线头空着，它们是一些开关和指示灯，还有 PC喇叭的连线，它们要接在主板上。ATX结构的机箱上有一个总电源的开关接线，是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，计算机的总电源就被接通了，再按一下就关闭。但是用户还可以在BIOS里设置为开机时必须按电源开关4秒钟以上才会关机，或者根本就不能按开关键来关机而只能靠软件关机。

硬盘指示灯的两芯接头，1线为红色。在主板上，这样的插针通常标着IDE LED或HD LED的字样，连接时要红线对1。接好后，当计算机在读写硬盘时，机箱上的硬盘灯会亮。有一点要说明，这个指示灯只能指示IDE硬盘，对SCSI硬盘则不行。三芯插头是电源指示灯的接线，使用1、3位，1线通常为绿色。在主板上，插针通常标记为Power，连接时注意绿色线对应于第一针（+）。当它连接好后，计算机一打开，电源灯就一直亮着，指示电源已经打开了。PC喇叭的四芯插头实际上只有1和4两根线，1线通常为红色，它须接在主板的Speaker插针上，这在主板上有标记，通常为Speaker。在连接时，注意红线对应1的位置。

11．连接外部设备

连接键盘和鼠标：键盘接口在主板的后部，是圆形的。键盘插头上有向上的标记，连接时按照标示方向插好即可。圆口的PS/2鼠标就插在键盘上面的鼠标插孔中。

连接显示器和音箱：接显示器的信号线，15针的信号线接在显示卡上，电源接在主机电源上或直接连接电源插座。注意不要用力太猛。通常，有源音箱接在Speaker口或Line-out口上，无源音箱接在Speaker口上。

最后，连接主机箱的电源线。

12．检查并加电测试

连接完显示器、键盘、鼠标、硬盘、光驱后再对计算机做一次全面的检查。检查的内容主要是：内存条是否插入良好；各插头插座连接有无错误、接触是否良好；各驱动器、显示器、键盘、鼠标是否连接良好等。如果正确无误，就可以进行整机加电测试。

接通主机电源后，如果系统工作正常，在屏幕上很快会出现显示信息；如果不能正常启动，应关掉电源，根据报警声和现象查找故障的部位。

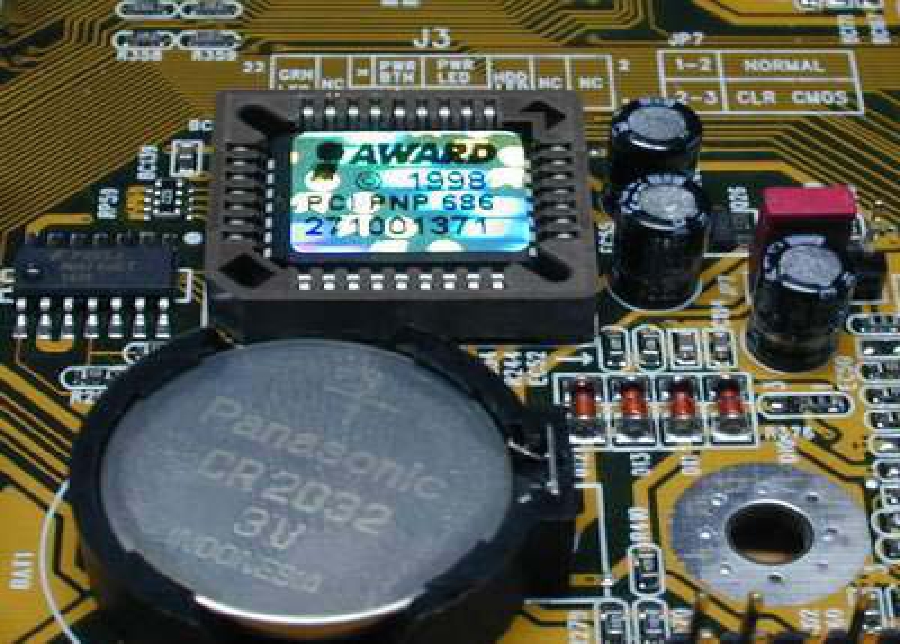

BIOS的全称为Basic Input/Output System，中文意思为基本输入/输出系统，它既是硬件又含有软件，是系统中硬件与软件之间交换信息的链接器。在主板BIOS芯片的上面，一般都贴有Award或AMI的标识，它是主板上惟一贴有标签的芯片。芯片的内部通常都固化有键盘鼠标、串口并口、软驱和硬盘驱动器等系统启动所必须的基本驱动程序。人们常说的清除CMOS设置，实际上就是撤消BIOS芯片的后备电源(钮扣电池)，让CMOS芯片中保存的数据参数恢复到出厂状态。BIOS芯片如图1-16所示。下面介绍一下BIOS自检响铃的意思。

2．Award BIOS自检响铃

1短：系统正常启动。

2短：常规错误，请进入CMOS Setup，重新设置不正确的选项。

1长1短：RAM或主板出错。更换内存条，若问题还存在，更换主板查看。

1长2短：显示器或显示卡错误。

1长3短：键盘控制器错误。检查主板。

1长9短：主板Flash RAM或EPROM错误，BIOS损坏。

不断地响（长声）：内存条未插紧或损坏。

3．AMI BIOS自检响铃

1短：系统正常启动。

2短：内存ECC校验错误。

3短：系统基本内存（第一个64KB）检查失败。换内存。

4短：系统时钟出错。

5短：中央处理器（CPU）错误。

6短：键盘控制器错误。

7短：系统实模式错误，不能切换到保护模式。

8短：显示内存错误。显示内存有问题，更换显卡试试。

9短：ROM BIOS检验和错误。

1长3短：内存错误。内存损坏，更换内存。

1长8短：显示测试错误。显示器数据线没插好或显示卡没插好。

装机不是盲目地把一些电脑部件组合起来就可以了，其中还得注意一些装机的注意事项：

◆　一定要防止静电。

◆　要看配件有没有明显损坏。

◆　在组装机器的过程中不要连接电源线，也不要在机器工作时触摸任何内部组件。

◆　对各个部件要轻拿轻放，不要碰撞，尤其是硬盘。

◆　像主板、光驱、软驱、硬盘这类有很多螺丝的硬件，应先将它们在机器中安稳，再对称地将螺丝安上，最后对称拧紧。安装主板的螺丝要加上绝缘垫片，防止主板和机器接地。

◆　在拧紧螺栓时，要适度用力，并在开始遇到阻力时便立即停止，过度拧紧螺栓可能会损坏主板或其他组件。
