教室设计图纸

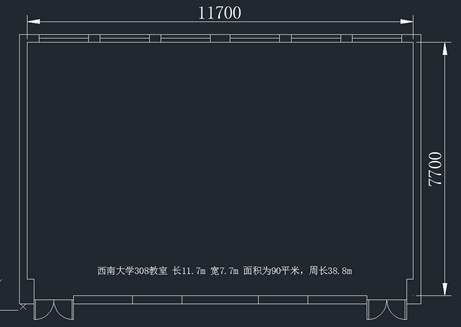

以下方教室平面图为例

教室长11.7米，宽7.7米，面积为90平米.教室周长为38.8米。

如图所示，教室的教师讲解区域主要用86寸一体机作为教学的主要显示系统，可以实现触控交互操作，播放课件，教案和视频及图片资料，并可作为一路信号录入录播主机，同时，触控一体机自带一些白板软件，预置了一些模型供教师使用，无线wifi功能更能实现和学生的平板电脑实现互动教学，LED自发光大屏，使学生看起来更舒适，86寸适合教师触控，也可以使用平板电脑带动大屏，在大屏旁边设置白板，配合电子书写的同时，也可以用粉笔书写，让老师在一个更熟悉的环境里上课，图像跟踪摄像头专有一路是用来跟踪板书的，在教室后面的板书摄像头可以捕捉教师书写的瞬间。

1

录播的视频画面采用5机位高端摄像头进行数据的采集。在教室前端设置两个高清云台摄像机，分别用来捕捉学生的全景画面和学生的特写画面。在教师提问学生的时候，可以采用双屏画面显示，在教师同时提问两个学生的时候，可以显示全景画面，包括教师在学生中间巡视的时候也是全景画面。

教室的后端设置3个高清摄像头，如下图所示，其中一路是设置教师全景的摄像机，另外一路是捕捉教室特写摄像机，第三路就是板书摄像机。根据三个跟踪摄像头来自动捕捉教师在教室的位置和动作来自动切换画面，记录上课画面。

声音的采集主要是用指向性的定向麦来实现，无论教师或者学生在教室的哪个位置讲话，都能录入。实现声画同步。

3

所有的录播设备都放在机柜里，放在教室一角即可，节省空间，操作方便。资源管理平台可以放置在学校机房，能够实现远程控制。可以实现全自动录播，半自动录播和手动录播。

2

整个教室采用商用中央空调进行制冷和制热，静音级别达到录播要求，同时使教室空气新鲜健康。

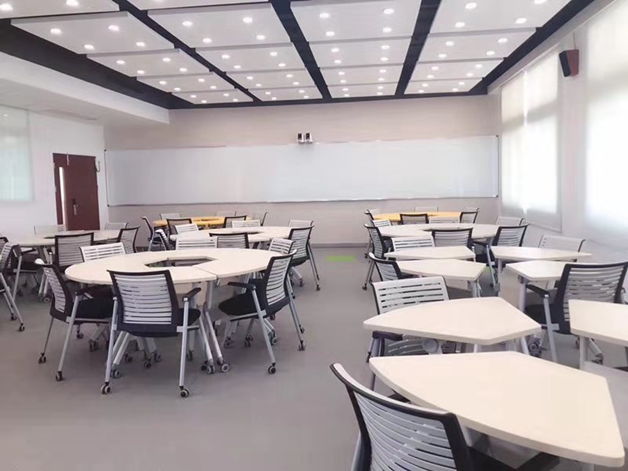

教室桌椅采用三角形带滑轮的桌子，椅子的四角也带有滑轮，方便组合成6边形和成排的形状。移动方便。据测量，308教室可容纳6套桌椅，36个人同时上课使用。

教室测侧面配有移动支架的电子白板，可以实现在小组讨论过程中的分组讨论使用，链接笔记本或电脑可以实现触控操作。所有的笔记本电脑能够使用课堂互动软件实现互动教学，充电和存放管理设置在教室的充电柜中。

4

设计效果图：
