地形图是将实地的地貌和地物，按适当的投影方法，一定的比例关系和规定的符号测绘在平面上的图形。

地形图是各级指挥员和司令部制定作战计划、实施作战指挥的主要工具之一，是国家的重要机密资料。图上的大地点、坐标网和所显示的某些内容，均为军事机密，尤其是标有我方的兵力部署和行动计划的要图，机密性更高，一旦为敌所获，将会造成严重的后果。因此，对地形图的保管、使用和保密等，必须给予高度的重视。对地形图的接收、管理、传递、请领、下发和销毁，应严格按照保密规定和有关指示执行，严防地形图的损坏和丢失。

（二）高斯投影

地球的表面是球面，把地球表面的地形投影到平面上，并使其变形尽量小而且有规律性，这种将地球表面的图形，按照一定的数学原理相应地转换到平面上的方法，叫地图投影。

高斯投影，是德国数学家高斯推算，后经德国大地测量学家克吕格研究改进的一种投影方法，故称高斯—克吕格投影，简称高斯投影。我国1∶1万～1∶50万地形图均采用这种投影方法。高斯投影是以横圆柱面做投影面的分带正形投影。从起始经线起，由西向东按经差每6°分为一个投影带，将全球分为60带。

假想用一个椭圆柱面切于地球椭球某一经线（叫“中央经线”），然后根据角度不变的条件，用数学方法将地球的经线投影到椭圆柱面上。为了控制变形，先按一定的经差将地球表面分为若干带，再使椭圆柱面切开展平，就是地球各带经纬网在平面上的图形。我国位于东经72°—138°之间，即在13—23投影带内。这种投影具有精度高，变形小，计算简便等特点，能满足在大比例尺地形图上进行精确量测和计算的要求。

二、地图比例尺

（一）比例尺定义

地图上某线段的长度与相应实地水平距离之比，叫地图比例尺。如某幅地图的图上距离为1厘米，相应实地的水平距离为5万厘米，则这幅地图是将实地缩小五万倍测制的，1与5万之比就是该图的比例尺，叫1∶5万（1∶50 000）或五万分之一。

地图比例尺的大小是按比例来衡量的。地图比例尺越大，图上显示的地形就越详细，精度就越高，但同一幅面的图中所包含的实地范围就越小；地图比例尺越小，图上显示的地形就越概略，精度就越低，但同一幅面的图中所包含的实地范围就越大。我军地形图比例尺的系列为：1∶5千、1∶1万、1∶2．5万、1∶5万、1∶10万、1∶25万、1∶50万、1∶100万。

（二）比例尺形式

地图比例尺以图形结合文字和数字表示，通常绘在南图廓下方的中央。

各种地形图上用得最多的比例尺。数字比例尺是一个以分子为1的比例关系，如1∶10 000、1∶2 500…1∶1 000 000等。也可以用1∶1万，1∶2．5万…1∶100万书写形式。

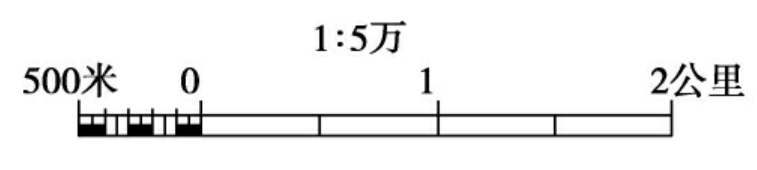

直线比例尺是在一条直线上，以某点为基准，按图上不同线段长加注实地相应水平距离的一种图解比例尺（图9－1）。

（三）比例尺的应用

用直尺量算距离时，可用直尺先量取图上长，再将此长按地形图比例尺公式计算，即得实际水平距离。

2．在直线比例尺上比量

先用两脚规量出两点间的长度，并保持其长度，再到直线比例尺上去比量。比量时，先使两脚规的一脚落在尺身的整公里数上，再使另一脚落在尺头上，即可直接读出两点间实地水平距离。

3．点间曲线的量读

量取图上的曲线距离，通常用军用指北针上的里程表进行。里程表由表盘、指针、滚轮组成。表盘按图周刻划，由内向外分别刻划1∶2．5万、1∶5万、1∶10万三种里程。量读时，先使指针归零，然后右手持指北针，使滚轮从图上起点开始向所量之线均匀地推至终点，指针在相应比例尺分划圈上所指的公里数，即为两点间实地水平距离。

从地形图上量得的距离，不论直线距离或弯曲距离，都是两点间的水平距离。如两点间地形平坦，图上所量距离接近于实地水平距离；如两点间地形起伏，则两点间的实地斜距大于图上量得的水平距离。因此，在计算行军里程时，必须根据使用要求和地形起伏情况进行具体分析，将图上量得的距离，加上适当修正数而得。

三、地形图坐标网

使用地形图坐标，便于迅速准确地确定点位，指示目标，实施组织指挥。军事上常用的有地理坐标和平面直角坐标。

（一）地理坐标

用经纬度数值表示地面某点位置的球面坐标，叫地理坐标。地理坐标通常用度、分、秒表示。

1．地图上地理坐标的注记

地形图是按经纬度分幅的，地图的南、北内图廓线是纬线，东、西内图廓线是经线。地图投影以后，除赤道和中央经线以外，其他经、纬线都是弯曲的，但在1∶2．5万、1∶5万和1∶10万地形图上近似成直线。

2．地理坐标的应用

地理坐标，是各国通用坐标，在航海、航空、边防和外交斗争中，常用地理坐标指示目标和确定点位。指示目标时，应按先纬度后经度的顺序进行。

（二）平面直角坐标

用平面上的长度值表示地面点位置的坐标，叫平面直角坐标。

1．平面直角坐标的构成

我国地形图上的平面直角坐标网，是按高斯投影绘制的。它以6°为一投影带，每投影带的中央经线为纵轴（X轴），赤道为横轴（Y轴）、其交点为坐标原点（O）。这样，每一个投影带便成了一个独立的坐标系。

为便于从每幅地形图上量测任意点的坐标，以公里为单位，按相等的距离作平行于纵、横轴的若干直线，而构成平面直角坐标网，也叫方里网。纵坐标以赤道为零起算，向北为正，向南为负。因我国位于北半球，所以纵坐标均为正值。横坐标如以中央经线为零起算，则向东为正，向西为负，使用时非常不便。为了避免负值，把中央经线按500公里（大于赤道上经差3°相应的实地长）计算。这样，在中央经线以东的横坐标值均大于500公里，以西的小于500公里。

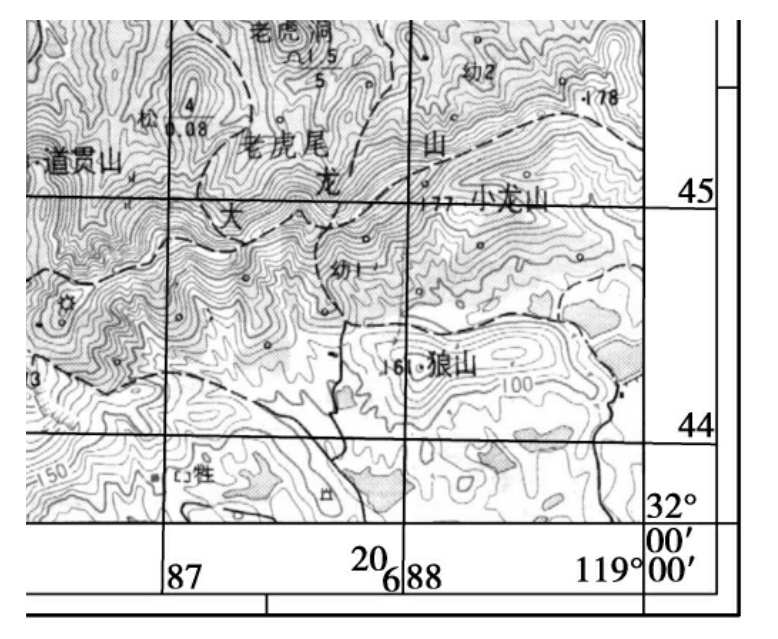

坐标网注记，在东、西图廓横线上注记的为纵坐标值，在南、北图廓纵线旁注记的为横坐标值（图9－2）。

在图廓的四角，注有纵、横坐标的全部数值，其他一般只注记末两位数。横坐标值为三位数，三位数以前的为投影带号。

为便于查找，在图幅中央处的纵、横坐标线上，也注有相应的坐标数值。

2．平面直角坐标的应用

平面直角坐标，主要用于指示和确定目标在图上的位置，也可根据方格估算距离和面积。指示目标或确定点的位置时，按先纵坐标后横坐标的顺序进行。

（1）用概略坐标指示目标

用概略坐标指示目标的图上位置时，只用该目标所在方格纵横坐标末两位的公里数值即可。需要明确地指示目标在方格中的位置时，可采用井字法。即将一个方格划为九个小格，指示目标时，在概略坐标后加注小格的编号即可。

用末两位公里数值指示目标，只适用于百公里范围以内，如超过百公里范围时，就会产生重复，造成混淆。此时，还应指出图幅名称、编号或使用坐标的全值。

（2）用精确坐标指示目标

精确坐标，由目标的概略坐标（公里数），加上该点至所在方格下边和左边坐标线的垂直距离（米数）组成，用于精确地指示和确定某点的图上位置。

四、地形图分幅与编号

（一）1991年前我国地形图分幅编号

地形图查询依据地形图图幅编号进行。我国每一种基本比例尺地形图都规定有图廓大小，且都有相应号码标志，基本比例尺地形图采用经纬线分幅（梯形分幅），并规定了相应编号。

其分幅编号系统是以1∶100万地图为基础，划分出1∶50万、1∶25万、1∶10万3种比例尺；再以1∶10万为基础，划分出1∶5、1∶1万；又以1∶5万为基础，划分出1∶2．5万比例尺。

上述地形图的分幅和编号，常制成地形图分幅和编号接合表，以便查询。

（二）1991年实施的国家地形图分幅编号

从1991年起，新测制和更新的地形图，都须按《国家基本比例尺地形图分幅和编号》的国家标准实施分幅编号。

新国家标准和以前分幅编号规定相比，增加了1∶5千比例尺地形图；分幅仍以1∶100万地形图为基础，经差、纬差没有改变，但分幅方法变为：7个系列比例尺地形图均由1∶100万地形图划分而成；过去的纵行、横列改为横行、纵列；编号仍以1∶100万地形图为基础，加上比例尺代码，续接各相应比例尺的行、列数字码构成。即1∶50万～1∶5千地形图编号均由5个元素10位码构成：前3位为1∶100万地形图编号，第4位为比例尺代码（用B、C、D、E、F、G、H分别代表1∶50万、1∶25万、1∶10万、1∶5万、1∶2．5万、1∶1万和1∶5千比例尺），第5～7位是图幅行号数字码，第8～10位是图幅列号数字码。

1∶100万地形图分幅仍按国际1∶100万地图分幅标准划分，即一幅标准分幅纬差4°、纬差6°；纬度60°～76°间纬差4°、经差12°；纬度76°～88°间纬差4°、经差24°。编号由该图所在的行号（字母码）和列号（数字码）构成，如西安所在的1∶100万地形图图号为149。

1∶50万地形图：每幅1∶100万地形图分为2行2列，共4幅该图，该图每幅纬差2°、经差3°，比例尺代码为B，行、列号数字码从上到下，从左到右分别为001～002。编号如I49B001001。

1∶25万地形图：每幅1∶100万地形图分为4行4列，共16幅该图，其每幅纬差1°、经差1°30′，比例尺代码为C，行、列号数字码从上到下，从左到右分别为001～004。编号如I49C002001。

1∶10万地形图：每幅1∶100万地形图分为12行12列共144幅该图，其每幅纬差20′、经差30′，比例尺代码为D，行、列号数字码从上到下，从左到右分别为001～012。编号如I49D006002。

1∶5万地形图：每幅1∶100万地形图分为24行、24列共576幅该图，其每幅纬差10′、经差15′，比例尺代码为E，行、列号数字码001～024。编号如I49E011004。

1∶2．5万地形图：该图中每幅1∶100万地形图分为48行、48列共2 304幅得来，其每幅纬差5′、经差7′30″，比例尺代码为F，行、列号数字码从上到下，从左到右分别为001～048。编号如I49F021008。

1∶1万地形图：该图由每幅1∶100万地形图分为96行、96列共9 216幅得来，其每幅纬差2′30″、经差3′45″，比例尺代码为G，行、列号数字码从上到下，从左到右分别为001～096。编号如I49G042015。

1∶5千地形图：该图由每幅1∶100万地形图分为192行、192列共36 864幅得来，其每幅纬差1′15″、经差1′52．5″，比例尺代码为H，行、列号数字码从上到下，从左到右分别为001～192。编号如I49H084030。

五、方位角与偏角

从某点的指北方向线起，依顺时针方向到目标方向线之间的水平夹角，叫方位角。现地判定方位、标定地图、指示目标、准备射击诸元、保持行进方向等，常需利用方位角。

（一）方位角的种类

由于每点都有真北、磁北和坐标纵线三种不同的指北方向线，因此，从某点到某一目标，就有三种不同的方位角（图9－3）。

某点指向北极的方向线叫真子午线，即经线。从某点的真子午线起，依顺时针方向到目标方向线间的水平夹角，叫该点的真方位角。通常在精密测量中使用真方位角。

某点指向磁北极的方向线叫磁子午线。在地形图南、北图廓上的磁南、磁北（即P、N）两点间的连线，为该图的磁子午线。从某点的磁子午线起，依顺时针方向到目标方向线间的水平夹角，叫该点的磁方位角。在航空、航海、炮兵射击、军队行进时，都广泛使用磁方位角。

在标有平面直角坐标的地形图上，从某点的坐标纵线北起，依顺时针方向到目标方向线间的水平夹角，叫该点的坐标方位角。炮兵一般坐标方位角较多使用，坐标方位角它不但可以从图上量取，也并可换算为磁方位角在现地使用。

（二）偏角的种类

磁子午线与真子午线间的夹角，叫磁偏角。因地磁两极与地球两极不重合所致。磁偏角因地而异，同一地点的磁偏角也随时间而有微变动。磁子午线在真子午线以东的，为东偏，在真子午线以西的，为西偏。

2．坐标纵线偏角

坐标纵线与真子午线间的夹角，叫坐标纵线偏角，又叫子午线偏角。坐标纵线北端在真子午线以东的，为东偏，在真子午线以西的，为西偏。在同一高斯投影带内，距中央经线和赤道愈近，偏角愈小，反之偏角愈大，但最大的偏角不超过3°。

磁子午线与坐标纵线间的夹角，叫磁坐偏角。磁子午线在坐标纵线以东的，为东偏，在坐标纵线以西的，为西偏。它有时为磁偏角和坐标纵线偏角之和，有时为二者之差。

为便于计算，上述三种偏角都以东偏为正（＋），西偏为负（－）。地形图南图廓的下方，均绘有偏角图。

（三）方位角测量

用简易测角工具在实地或地形图上测量方位的工作，叫方位角测量。简易测角工具有指北针、指挥尺和半圆量角器等。方位角测量在现地使用地形图和炮兵射击准备中，有着广泛的应用。为便于使用，简易测量工具上通常刻有两种角度制：度和密位。因密位将角度以所对应的弧长表示，计算中无须单位换算，在军事上多以密位表示。

在地图上测量方位角的方法有：用量角器量读、用指挥尺量读和用指北针量磁方位角等。

在地形图上，地物是根据《地形图图式》规定的符号结合注记表示的。这些规定的图形符号叫地物符号。根据符号和注记，可以识别地物的分布、形状和大小，了解江河的河宽、水深和流速，桥梁的长、宽、载重量和性质，森林的种类、高度和粗度等。

（一）符号的图形

符号的图形，多数是按地物的平面形状制定的，如居民地、桥梁与江河等；一些是按地物的侧面形状制定的，如亭、塔、烟囱等；也有少数是按有关意义制定的，如矿井、气象台（站）和变电所等。如果我们掌握了制定地物符号的一般规律，联想实地地物的形状，就易于识别和记忆。

（二）符号的分类

1．依比例尺表示的符号。实地上面积较大的地物，如居民地、森林、大的江河与湖泊等，其外部轮廓是按比例尺缩绘的，在图上可了解其分布和形状，量取相应实地的长、宽和面积。

2．半依比例尺表示的符号。实地上的线状地物，如道路、垣栅、土堤、小的河流等，其长度是依比例尺表示的，而宽度则不能依比例尺表示。在图上只能量取相应实地的长度，而不能量取宽度和面积。其准确位置，在符号的中心线或底线上。

3．不依比例尺表示的符号。实地上面积很小，但对军事行动有影响或有方位意义的独立地物，如亭、塔、突出树、独立房屋等，无法依比例尺缩绘在地形图上，只能以规定的符号表示，在图上可了解实地地物的性质和准确位置，不能量取大小。其准确位置，在符号的定位点上。

4．说明和配置符号。说明符号只用来说明某些符号所不能表示的内容，如潮流、江河流向的箭头等。配置符号主要用来表示某些区域的植被和土质分布特征，如草地、露岩地和路旁行树等。说明和配置符号，只表示实地某些地物的情况和分布，不表示地物、地貌的真实位置。

1．城市、集镇、村庄、高地、江河、水库等的地理名称，分别用不同的颜色、字体和大小的文字来表示。

2．公路路面的质量，渡口、徒涉场和桥梁的性质，森林的种类，井水的咸淡，塔形建筑物的性质等，均用不同颜色的文字注在符号的一旁。

3．山的高程，土堆、冲沟、陡崖的比高，森林的平均树高、树粗，公路的宽度，江河的宽、深和流速等，均用不同颜色的数字表示。

（四）符号的颜色

我军地形图采用四色套印，使地图内容层次分明，清晰易读，且便于标绘战术情况。地形符号颜色的规定：黑色表示人工地物，棕色表示地貌，蓝色表示水系，绿色表示植被等。

（五）注意事项

测绘地形图时，由于实地地物繁多，不可能全部测绘到图纸上，因而对某些地物进行了综合、取舍或移位处理。另外，测绘后，实地又会有新增或变化。因此，在识别和使用地物符号时，应注意下述情况：

1．综合取舍表示的地物。如成片的房屋，在地形图上综合成街区符号；林立的烟囱、平原的道路、水网稻田地的沟渠等，在地形图上只表示大的、主要的，舍去小的、次要的。

2．移位表示的地物。当两个以上地物符号相距很近，不能同时表示其真实位置时，一般将主要地物位置精确表示，次要地物移位表示。在公路、沟渠、城墙等线状地物旁边的地物，如独立房屋等，有些是移位表示的，位置不够准确。

3．容易变化和新增的地物。如城镇周围的地物、江河的岸线、生长和砍伐的树木等，测图以后，现地可能因扩建或改造而变化或增加新的地物。

（一）等高线表示地貌

1．等高线表示地貌的原理

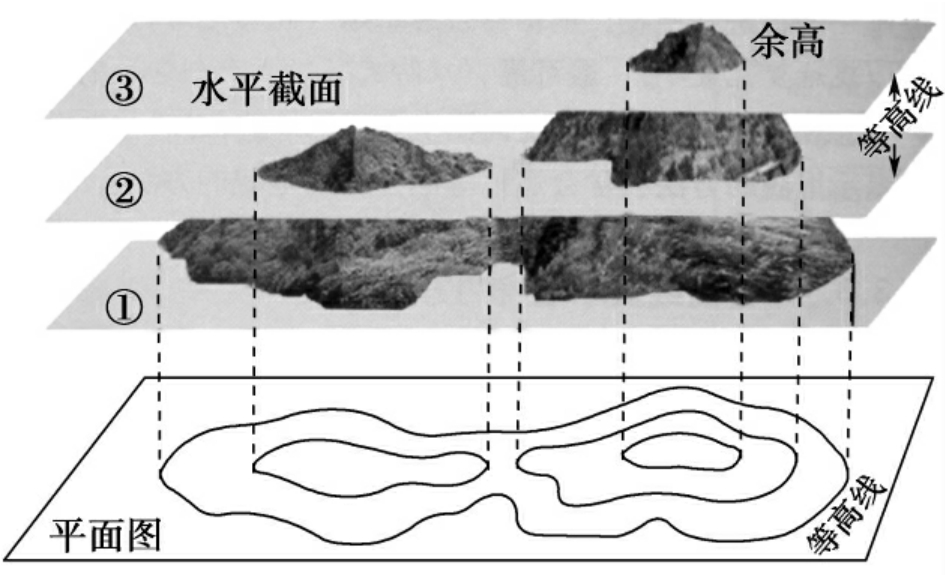

设想把一个山地模型，从底到顶按相等的高度，一层一层地水平截开，模型的表面便出现许多闭合的截口线，再把这些截口线垂直投影到一个平面上，便呈现出一圈套一圈的曲线图形。因同一条曲线上各点的高度都相等，所以这种曲线叫等高线。相邻两等高线水平截面间的垂直距离叫等高距。地形图就是根据这个原理来表示地貌的（图9－4）。

2．等高线表示地貌的特点

（1）在同一等高线上，各点的高程相等，并各自闭合。

（2）在同一幅地形图上，等高线多的山就高，等高线少的就低。

（3）在同一幅地形图上，等高线间隔大的坡度缓，间隔小的坡度陡。

（4）等高线的弯曲形状与相应实地地貌的形状相似。

3．等高线的种类

等高线按其作用不同，分为以下四种：

（1）基本等高线（首曲线）　在地图上按规定等高距测绘的细实线，用以表示地貌的基本形态。

（2）加粗等高线（计曲线）　从高程起算面起，在地形图上每隔四条首曲线描绘的粗实线，便利在图上查算高程。

（3）半距等高线（间曲线）　在地形图上按二分之一等高距测绘的长虚线，用来表示基本等高线不能表示的局部地貌。

（4）辅助等高线（助曲线）　在地形图上按四分之一等高距测绘的短虚线，用来辅助半距等高线还不能表示的局部地貌。

4．高程起算和注记

我国地面的高程，规定采用1956年依据青岛验潮站多年的观测数据，计算黄海的平均海水面为基准起算面，称为1956年黄海高程系。从这个基准面起算的高程叫真高（也叫海拔）；从某一个假定基准面起算的高程，叫标高，也叫假定高程。两点间高度之差叫高差。地形图上的高程注记，如控制点、山顶和某些地物的高程，用棕色数字注记，字头朝向上坡方向。

（二）山的各部形态及表示方法

1．山的各部名称及图上表示方法

山　山的最高部分叫山或山顶。图上表示山顶的等高线是一个小环圈，有时在环圈外绘有垂直于等高线的短线，叫示坡线。

山背　从山顶到山脚间的凸起部分，叫山背。图上表示山背的等高线从山顶起。逐渐向外凸出。各等高线凸出部分顶点的连线，叫分水线。

山谷　两个山背或山脊间的低凹部分，叫山谷。图上表示山谷的等高线，逐渐向山顶或鞍部方向凹入。各等高线凹入部分顶点的连线，叫合水线。

洼地　比周围地势凹陷，且经常无水的地方叫洼地或凹地。在地形图上表示凹地的等高线是一个或数个小环圈，在环圈内测绘有示坡线。

鞍部　相连两个山顶间形如马鞍状的低凹部分，叫鞍部。图上鞍部是由表示山谷和山背的两对称的等高线表示。

山脊　由若干山顶、鞍部相连所形成的凸棱部分，叫山脊。山脊的最高棱线，叫山脊线。图上山脊是由若干表示山顶和鞍部的等高线连贯起来表示的。

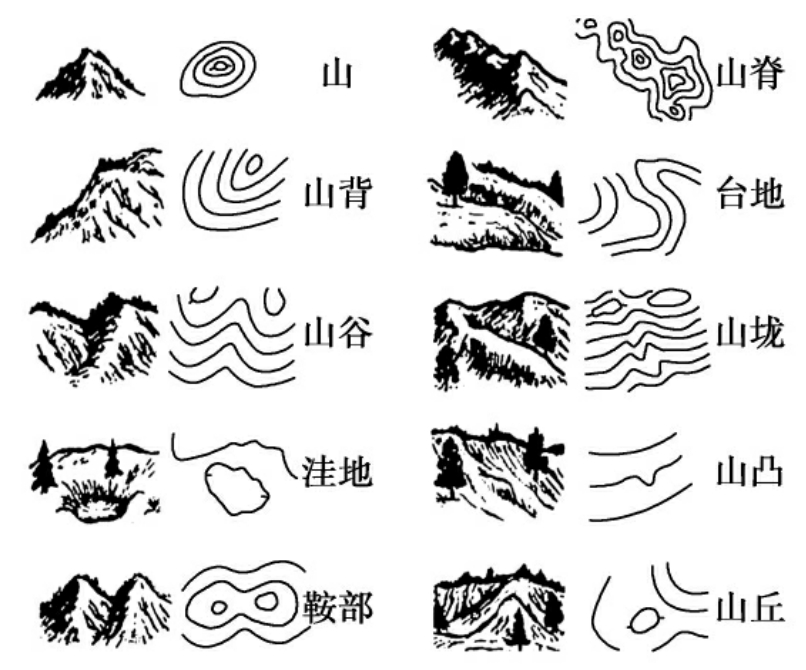

此外，还有台地、山垅、山凸、山丘等（图9－5）。

地表面因受地壳变动，流水、风力作用或其他的影响，局部地貌改变形状的部分，叫变形地。因面积较小或较陡，图上不便于用等高线表示，而以专用符号表示。变形地明显突出，具有良好的方位作用。

冲沟　地面因雨水冲蚀而形成的大小深沟，叫冲沟，也叫雨裂。冲沟的沟壁一般比较陡峻，图上根据其宽度分别用单线或双线表示。冲沟一般注记深度，有的以分式注记，分子为宽度，分母为深度。

陡崖　高地斜面坡度近乎垂直（坡度在70°以上），难于攀登的陡峭崖壁，叫陡崖，也叫断崖。符号的实线表示崖壁的上沿部分，注记数字为陡崖高度。

陡石山　岩石裸露的陡峭（坡度一般70°以上）的山脊、山背及独立石山等。

崩崖　沙质或石质山坡，受风化作用，向山坡崩落的沙土或石屑地段。

滑坡　斜面表层因雨水或其他外力影响而下滑的地段。

3．斜面和防界线

斜面是从山顶到山脚的倾斜部分。高地朝向敌方的斜面叫正斜面，背向敌方的斜面叫反斜面。按形状可分为：

等齐斜面　坡度近乎一致，斜面上均能通视。图上等高线的间隔基本相等。

凸形斜面　坡度上缓下陡，斜面上部分地段不能通视，形成观察和射击的死角。图上等高线的间隔上疏下密。

凹形斜面　坡度上陡下缓，斜面上均可通视。图上等高线的间隔上密下疏。

波状斜面　坡度陡缓不一，斜面的若干地段不能通视，形成观察、射击的死角较多。图上等高线的间隔疏密不一。

防界线　斜面凸起的倾斜变换线。在防界线上，能展望其下方的部分或全部斜面，适于设置观察所和步兵火器射击阵地等。图上防界线是等高线由疏变密的地方。

（三）地貌判定

1．高程、高差判定

判定点的高程，应先在判定的点附近找到高程注记，然后根据等高距推算。判定两点间的高差时，首先要判明两点的高程，将两点的高程相减，即得两点间的高差（图9－6）。

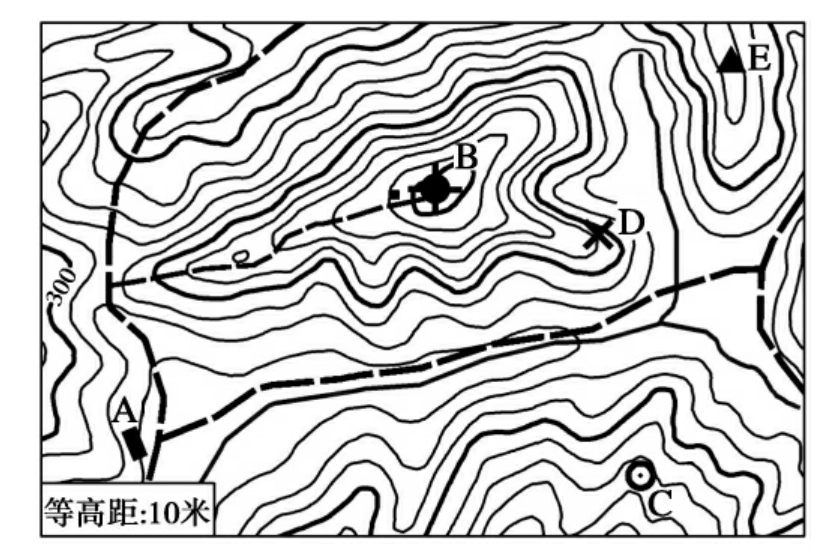

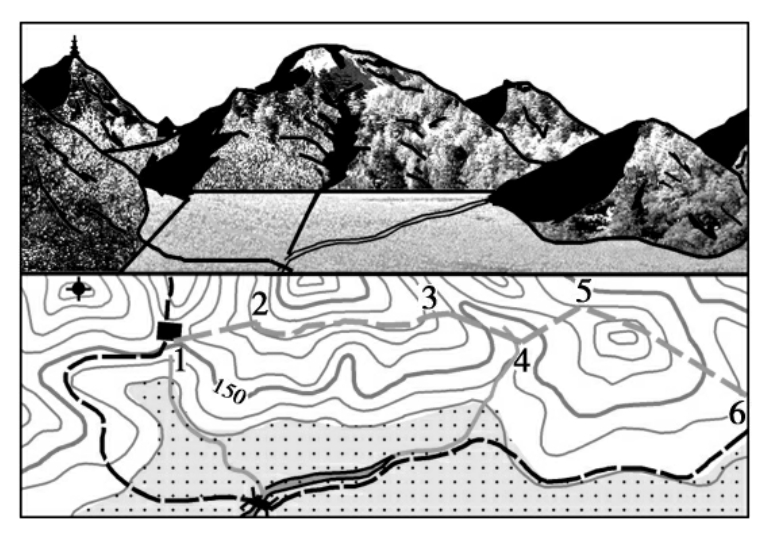

在图上判定战斗行动区域或运动方向上的起伏状况时，首先应根据等高线的疏密概况，河流的位置和流向，找出各山脊的分布状况和地形总的下降方向，再具体明确山顶、鞍部、山脊、山谷的分布，详细判明起伏状况。通常，当等高线在河流一侧时，靠近河流的等高线表示下坡方向，反之为上坡方向；当等高线横穿河流时，上游的等高线表示上坡方向，反之为下坡方向。A—B为上坡，B—D为下坡，D—C为先下坡后上坡，C—E为先下坡后上坡（图9－7）。

坡度，是斜面对水平面的倾斜程度。坡度大到一定程度，人员、骡马、车辆等就难于通行或不能通行。

判定坡度通常用坡度尺比量的方法进行。地形图南图廓的下方绘有坡度尺，其下方注记1°～30°的坡度数值和3．5～58的百分数，从下至上有六条线，可以分别比量2～6条等高线间的坡度。当量某段道路的坡度时，先用两脚规（或纸条）量取图上两条等高线间隔的宽度，然后移到坡度尺第一条曲线与底线间的纵方向比量，在等高线间隔的宽度与坡度尺间隔相等的位置下面，读出相应的坡度。
